Описание
Кабели предназначены для передачи электроэнергии переменного и постоянного тока от зарядной станции к электромобилю через стандартизированные разъёмы Type 2 (IEC 62196-2 / ГОСТ IEC 62196-2-2024).
Обеспечивают безопасную зарядку мощностью от 3,7 до 43,6 кВт в соответствии с действующими российскими и международными стандартами. Конструкция кабеля соответствует требованиям стандартов IEC 62893, EN 50620, обеспечивая надежную и безопасную эксплуатацию в диапазоне температур от −40°C до +90°C.
Кабели изготавливаются с медными жилами повышенной гибкости класса 5 по ГОСТ 22483-2021 и специальными оболочками, устойчивыми к ультрафиолету, маслам, озону и воздействию реагентов.
Область применения:
Подключение зарядных колонок переменного (AC) и постоянного (DC) тока
Использование в системах общественных и частных зарядных станций, на парковках, в гаражах, торговых центрах, жилых комплексах, автопарках
Подключение портативных зарядных устройств (Mode 2, Mode 3, Mode 4) к электромобилям
Замена износившегося кабеля на станции или в ручном коннекторе
Изготовление переносных зарядных устройств
Марки кабелей

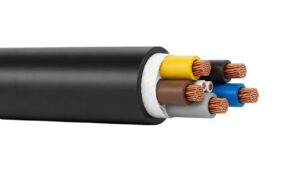

ЭЗС-АПОЛАКС
Гибкий медный кабель для AC-зарядных станций до 450/750 и DC-зарядных комплексов до 1000 В, комбинированный кабель, включающий силовые и сигнальные жилы для передачи данных управления и контроля.
Конструкция:
Токопроводящие жилы — медные, лужёные, многопроволочные, класс 5 по ГОСТ 22483.
Изоляция — сшитый или термопластичный эластомер (EVA, TPE, XLPE) с повышенной термостойкостью.
Экран (для версий с обратной связью) — медная оплётка или фольга с дренажным проводом.
Оболочка — термопластичный эластомер (TPU или TPE-U), стойкий к абразивным, химическим и ультрафиолетовым воздействиям.
Эксплуатационные характеристики
| Схема питания |
Ном. ток, А |
Сечение жил |
Макс. мощность на кабеле |
| 1-фазный |
16 А |
3×2,5 мм² + 2×0,5 мм² |
3,7 кВт (230 В) |
| 1-фазный |
32 А |
3×6 мм² + 2×0,5 мм² |
7,4 кВт (230 В) |
| 3-фазный |
16 А |
5×2,5 мм² + 2×0,5 мм² |
11 кВт (400 В) |
| 3-фазный |
32 А |
5×6 мм² + 2×0,5 мм² |
22 кВт (400 В) |
| 3-фазный |
63 А |
5×10 мм² + 2×0,5 мм² |
43,6 кВт (400 В) |
Примечание
Напряжение соответствует ГОСТ 29322-2014 «Стандартные напряжения»:
— 1-фазное: 230 В ±10% (207–253 В)
— 3-фазное: 400 В ±10% (360–440 В)
Диапазон рабочих температур: от −40°C до +90°C.
Медные жилы класса 5 по ГОСТ 22483-2021 обеспечивают высокую гибкость и долговечность. Оболочка из термопластичного эластомера устойчива к воздействию ультрафиолета, масел и озона.
Минимальный радиус изгиба: 5–10 диаметров кабеля (в зависимости от типа).
Устойчивость к растягивающим и крутящим нагрузкам: до 150 Н/мм².
Класс пожаробезопасности: не распространяет горение по ГОСТ IEC 60332-1-2-2011.
Кабели выдерживают ежедневные механические нагрузки и эксплуатацию на открытом воздухе.
Гарантии
Гарантийный срок эксплуатации — не менее 10 лет при соблюдении условий монтажа и эксплуатации, что подтверждается внутренними испытаниями и сертификацией.
В гарантийные обязательства не входят случаи неправильной эксплуатации, механических повреждений, несоблюдения рекомендаций по монтажу и эксплуатации.
Для продления срока службы рекомендуется использовать кабели в рамках рекомендованных рабочих режимов, температурных диапазонов и токовой нагрузки.
Преимущества
Высокая гибкость и износостойкость при регулярном механическом воздействии.
Стойкость к УФ-излучению и агрессивным климатическим условиям.
Увеличенный срок службы за счёт применения термопластичных эластомеров нового поколения.
Возможность изготовления по индивидуальным требованиям заказчика (сила тока, цвет, длина, тип коннектора, экран).
Высокая устойчивость к механическим нагрузкам и озону.
Соответствие требованиям ПУЭ и действующим российским ГОСТам.
Полное соответствие ГОСТ IEC 62196-2-2024 и российским нормам напряжения (ГОСТ 29322-2014)
Работает при –40 °С – не требует «зимнего» варианта для Сибири и Севера.
