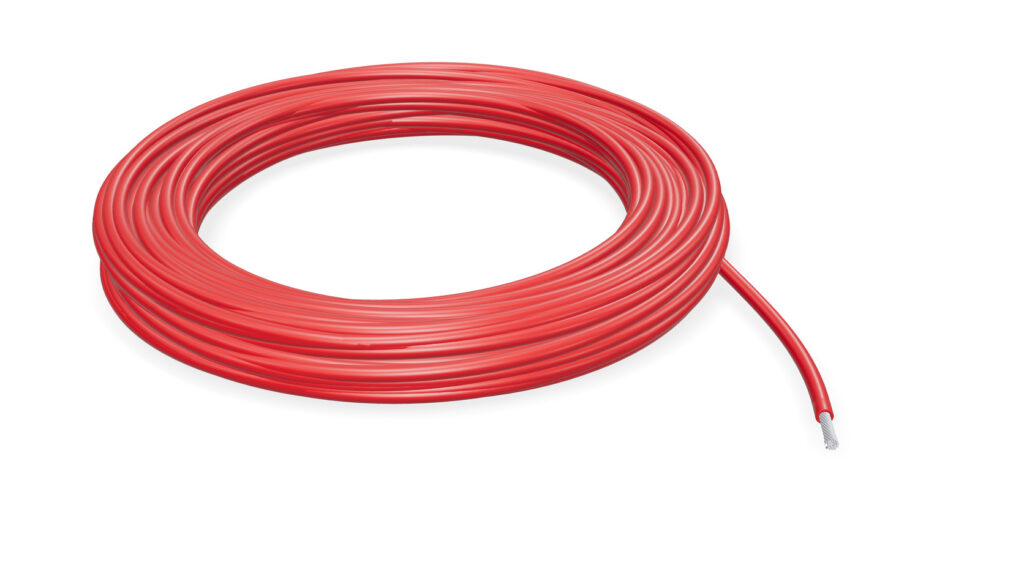

Провод 18 AWG серии АПОЛАКС-ПГ5 — многопроволочная медная жила 0,823 мм². Заменяет китайский 18AWG UL1007, UL1015 и UL3135 один в один по калибру. Изготовитель — завод «АЛЬКАТЕХ», Ленинградская область, ТУ 27.32.13-005-42060565-2020.
Партия от 5000 м.
Характеристики 18 AWG
| Параметр | Значение |
|---|---|
| Маркировка | АПОЛАКС-ПГ5 18 AWG |
| Сечение жилы | 0,823 мм² |
| Сопротивление жилы, 20 °C | 20,9 Ом/км — расчётное по таблице AWG для сплошной медной проволоки. У многопроволочной жилы выше. |
| Заменяет | UL1007 18AWG, UL1015 18AWG, UL3135 18AWG |
| Минимальная партия | 5000 м |
Документы и общие условия поставки — на странице серии АПОЛАКС-ПГ5.
Где применяется 18 AWG
18 AWG — рабочий калибр для моторных линий и мощной периферии. Он держит ток регуляторов среднего класса и питание видеопередатчиков, оставаясь заметно легче и тоньше силового 14 AWG — это важно, когда жгут идёт по лучам рамы или внутри тесного корпуса.
Типовые узлы, где стоит 18 AWG:
- моторные провода;
- питание VTX/гимбалов;
Ориентир по падению напряжения: при 8 А на паре проводов длиной 1 м (туда и обратно) на 18 AWG теряется около 0,33 В (расчёт по табличному сопротивлению 20,9 Ом/км для монолитной жилы; у многопроволочной чуть больше). Если по линии идёт больше 10 А, берите калибр толще.
Когда брать другой калибр. Толще — 14 AWG. Тоньше — 22 AWG.
Вопросы по 18 AWG
18 AWG — это сколько мм²?
0,823 мм². Ближайшее метрическое сечение — 0,75 мм². Полная таблица — AWG ↔ мм².
Подойдёт ли вместо китайского UL1007 18AWG?
Да. Калибр и сечение те же, наконечники и обжим под 18 AWG подходят. Сравните диаметр по изоляции с вашим корпусом разъёма — у части китайского провода изоляция тоньше нормы.
Есть в наличии?
Наличие уточняйте у менеджера. Партия от 5000 м.
